Kinh nghiệm thực tế khi chọn kích cỡ van 1 chiều inox

hôm trước tôi vừa gặp một tình huống dở khóc dở cười ở công trình, nên phải ngồi viết ngay mấy dòng này chia sẻ để ông không mắc phải sai lầm tương tự. Chuyện là có anh bạn nhờ tôi qua xem hộ cái hệ thống bơm vì không hiểu sao mua van mới về mà thợ loay hoay cả buổi không lắp được.Hóa ra, anh ấy cứ đinh ninh mua van 1 chiều inox chỉ cần bảo bán cho cái van phi 60 là xong. Nhưng thực tế khi cầm cái van mặt bích chuẩn JIS ra ướm vào hệ thống đang dùng chuẩn ANSI thì hoàn toàn không khớp.

Bài học đầu tiên: Xác định chính xác thông số DN

Ông lưu ý giúp tôi, trong kỹ thuật mình thường dùng ký hiệu DN (Đường kính danh nghĩa). Đây là thông số cơ bản để đối chiếu giữa van và ống.Hôm đó bên công trình dùng ống Phi 60mm, tương đương với DN50. Tuy nhiên, anh bạn tôi lại mua nhầm cái van DN40 vì nghĩ kích thước nhỏ hơn một chút vẫn có thể sử dụng đầu thu để kết nối. Đây là sai lầm vì khi ép dòng chảy từ ống lớn qua van nhỏ, vận tốc nước tăng đột ngột sẽ gây rung lắc dữ liệu và làm giảm tuổi thọ thiết bị. Cứ ống kích cỡ nào, mình chọn van đúng kích cỡ đó cho tôi.

Lưu ý về các tiêu chuẩn kết nối

Chọn đúng DN mới chỉ là bước đầu, nếu ông chọn sai kiểu kết nối thì thiết bị vẫn không thể sử dụng.

Đối với kết nối bằng ren

Kiểu này thường dùng cho các đường ống nhỏ dưới DN50. Ông phải dặn thợ kiểm tra kỹ là ren trong hay ren ngoài, chuẩn ren NPT hay BSPT. Hôm đó tôi thấy thợ vặn được nửa ren là kẹt cứng, nếu cố vặn thêm sẽ gây cháy ren và làm rò rỉ lưu chất.

Đối với kết nối mặt bích (JIS, ANSI, DIN)

Ông đặc biệt lưu ý cho tôi phần này vì có 3 chuẩn mà chúng ta thường gặp nhất:

• JIS: Tiêu chuẩn Nhật Bản, phổ biến nhất là JIS 10K.
• ANSI: Tiêu chuẩn Mỹ, thường dùng trong các hệ thống xăng dầu.
• DIN: Tiêu chuẩn của Đức, hay dùng cho máy móc nhập khẩu từ Châu Âu.

Ông cần nhớ là cùng kích cỡ DN100, nhưng mặt bích JIS có tâm lỗ và số lượng lỗ bulong khác hoàn toàn chuẩn ANSI. Do đó không thể xỏ bulong qua để kết nối. Trước khi mua, ông nên đếm số lỗ bulong trên mặt bích hiện có để bên bán xác định đúng tiêu chuẩn.

Quy trình 3 bước để chọn van chính xác

Để tránh việc phải đổi trả hàng, tôi thường áp dụng quy trình sau:

1. Đo đường kính ống: Sử dụng thước để xác định đường kính ngoài của ống, ví dụ phi 114mm tương ứng với DN100.
2. Xác định kiểu kết nối: Kiểm tra đầu chờ là ren hay mặt bích. Nếu là mặt bích, cần đếm kỹ số lượng lỗ bulong (4 lỗ, 8 lỗ hoặc 12 lỗ).
3. Kiểm tra áp suất vận hành: Xác định hệ thống chạy bao nhiêu bar để chọn van chịu được áp lực tương đương, phổ biến là PN16 hoặc PN25.

Kinh nghiệm lắp đặt thực tế

Khi đã chọn được van đúng kích cỡ, quá trình lắp đặt cũng cần giám sát kỹ:

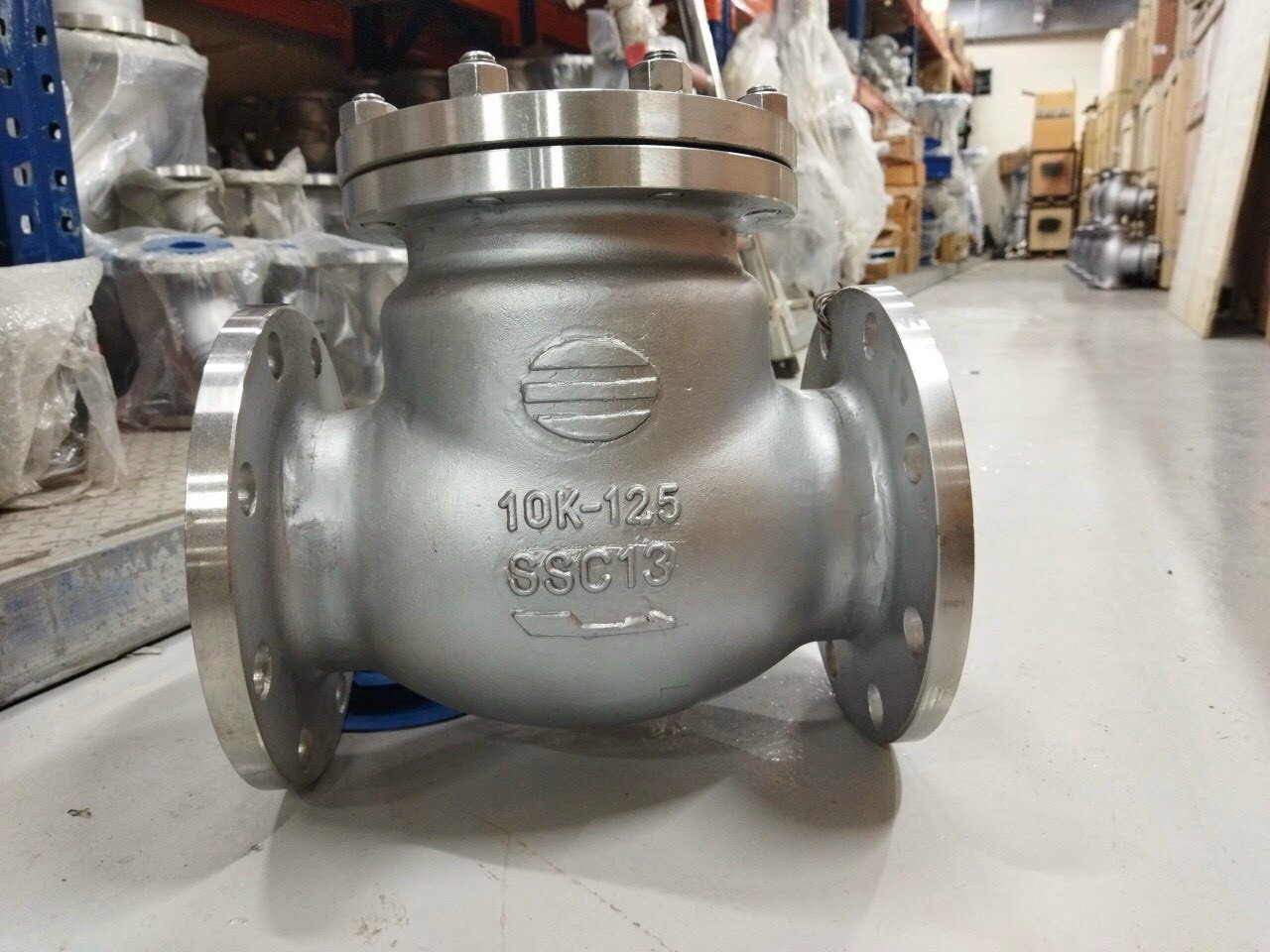

• Hướng mũi tên: Lắp đặt theo đúng chiều mũi tên được đúc nổi trên thân van. Nếu lắp ngược, dòng chảy sẽ bị chặn đứng hoàn toàn.
• Siết bulong đối xứng: Không siết chặt một con bulong ngay lập tức. Cần siết dần theo hình sao hoặc đối xứng các góc để mặt bích ép đều vào gioăng làm kín.
• Vật liệu phụ trợ: Sử dụng băng tan cho van ren và gioăng Teflon cho kết nối mặt bích để đảm bảo không bị rò rỉ.

Tôi kể chi tiết như vậy để ông nắm được kỹ thuật, sau này thay thế van cho xưởng không bị rơi vào cảnh mua nhầm như ông bạn tôi. Ông có đường ống nào đang cần thay van mà chưa rõ thông số thì cứ nhắn, tôi sẽ kiểm tra giúp nhé!
