Van lò xo: Chốt chặn búa nước cho hệ bơm cao áp

Hôm nay tôi vừa đi xử lý xong một vụ ở trạm bơm bên khách hàng, mệt phờ người nhưng có mấy cái thực tế muốn kể lại cho ông nghe. Đúng là lý thuyết một đường nhưng khi ra công trường, chỉ cần chọn sai cái van một chiều thôi là hệ thống nó "vật" cho mình ra bã. Ông biết đấy, van một chiều thì tác dụng chính là ngăn dòng chảy ngược để bảo vệ máy bơm, nhưng không phải cứ lắp vào là xong chuyện.Lúc tôi đến, cái đường ống đứng của họ mỗi lần ngắt bơm là kêu "rầm" một cái, rung cả giá đỡ như sắp sập đến nơi. Chủ xưởng hỏi tôi một câu rất thẳng: "Cái van nước 1 chiều lò xo này có thực sự tốt không mà giá đắt gấp đôi loại lá lật?". Tôi bảo bác ấy là nó không chỉ tốt mà còn là "bảo hiểm" sống còn cho cái trạm bơm này đấy.

Cấu tạo và nguyên lý vận hành thực tế

Để tôi giải thích kỹ hơn cho ông về cấu tạo của con này. Nó không đơn giản là cái lá lật tự do đâu. Bên trong nó có một đĩa van (hoặc quả bi) được ép chặt vào ghế van bằng một cái lò xo nén khá khỏe.

Tại sao nó lại đóng nhanh đến vậy?

Nguyên lý hoạt động cực kỳ trực diện: Dòng chảy đi vào phải có áp suất đủ lớn để thắng được lực đẩy của lò xo — thường là từ 0.5 đến 5 bar tùy mình cài đặt — thì đĩa van mới mở ra. Điểm ăn tiền nhất mà tôi muốn nhấn mạnh là ngay khi áp suất dòng chảy vừa giảm xuống hoặc có dấu hiệu quay ngược, lò xo sẽ ngay lập tức giãn ra, đẩy đĩa van về vị trí đóng kín. Toàn bộ quá trình này diễn ra chỉ trong khoảng 0.1 đến 0.5 giây, nhanh hơn nhiều so với việc chờ đĩa van tự rơi xuống như loại lá lật.

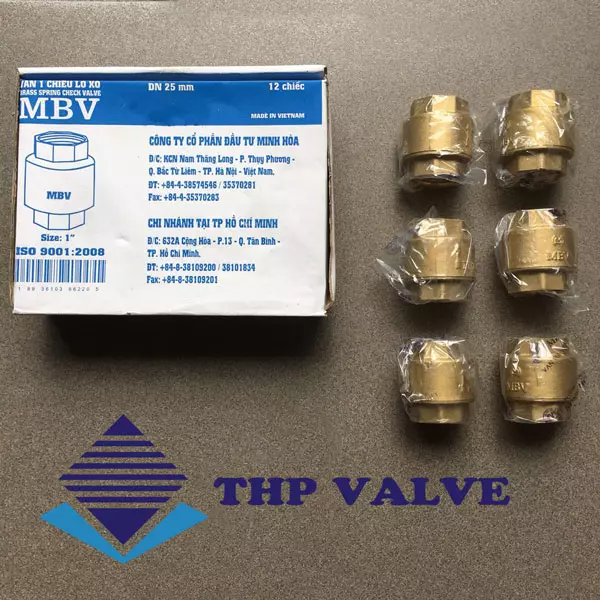

Van nước 1 chiều lò xo có tốt không?

Nếu ông hỏi tôi đánh giá, tôi sẽ cho nó 9/10 điểm về độ tin cậy trong môi trường công nghiệp. Nó đặc biệt bền và đáng đồng tiền bát gạo khi lắp cho các hệ thống bơm cao áp, đường ống dẫn dài hoặc hệ thống dầu khí.Thú thật, nó sẽ "không tốt" nếu ông lắp vào những hệ thống có lưu lượng nước chảy quá yếu. Lúc đó lò xo sẽ phải co giãn liên tục ở biên độ nhỏ, làm cho chi tiết cơ khí bên trong nhanh bị mỏi. Thêm nữa, chi phí đầu tư ban đầu chắc chắn cao hơn van lá lật, nên nếu chỉ là hệ thống nước gia đình bình thường thì dùng nó hơi phí tiền thật.

Khả năng chống búa nước (Water Hammer)

Đây mới là lý do chính mà tôi bắt khách hàng phải thay van hôm nay. Hiện tượng búa nước là kẻ thù số một của mọi đường ống cao áp.

Hiện tượng búa nước phá hoại hệ thống ra sao?

Ông cứ tưởng tượng hàng tấn nước đang lao đi với tốc độ cao trong ống mà bị khựng lại đột ngột khi ngắt bơm, rồi dội ngược về. Nếu van đóng chậm, sóng áp suất tăng đột ngột có thể gấp 5 đến 10 lần áp suất vận hành bình thường. Lực va đập đó đủ sức làm nổ ống hoặc phá hủy các mối nối trong nháy mắt. Tiếng vang chát chúa mà tôi nghe thấy lúc chiều chính là dấu hiệu của việc các phân tử nước va đập vào thành ống đấy.

Lò xo triệt tiêu xung lực như thế nào?

Cái hay của van nước 1 chiều lò xo là nó đóng lại ngay trước khi dòng nước kịp hình thành vận tốc ngược đủ lớn. Theo tiêu chuẩn API 594, các dòng van lò xo được chứng nhận là có khả năng chống va đập thủy lực tốt nhất hiện nay. Thực tế sau khi tôi thay con van lá lật cũ bằng van lò xo cho trạm bơm kia, tiếng ồn biến mất hoàn toàn, hệ thống êm ru ngay lập tức. Đó là nhờ xung lực đã bị chặn đứng ngay từ đầu.

Những điểm yếu kỹ thuật ông cần lưu ý

Làm kỹ thuật thì mình phải sòng phẳng với nhau về cả hai mặt. Nhược điểm lớn nhất mà tôi hay dặn anh em là độ sụt áp suất (delta P). Do nước luôn phải mất công ép cái lò xo lại nên áp suất đầu ra thường bị sụt từ 0.5 đến 2 bar. Nếu bơm của ông vốn đã yếu thì phải tính toán lại công suất bơm, không là nước lên không nổi đâu. Ngoài ra, việc phải bảo dưỡng định kỳ cái lò xo xem nó có bị mỏi hay bám cặn vôi không cũng là thứ hơi mất công một chút.

Khi nào thì ông nên xuống tiền mua van lò xo?

Kinh nghiệm xương máu của tôi là thế này: Nếu đường ống của ông dài trên 50 mét hoặc là hệ thống bơm nước lên tầng cao (như chung cư, khách sạn), đừng chần chừ mà hãy chọn van lò xo.Về thương hiệu, nếu ông có ngân sách dư dả thì tìm hàng ARI của Đức, dùng cực kỳ yên tâm về độ đàn hồi của lò xo. Còn nếu muốn kinh tế hơn mà vẫn đảm bảo thông số cho các công trình trong nước thì dùng van nhựa Tiền Phong hoặc các dòng inox 304/316 của Việt Nam mình cũng rất ổn rồi.Lưu ý nhỏ cuối cùng là khi lắp đặt, dù nó lắp đứng hay ngang đều được, nhưng tốt nhất ông nên lắp theo phương thẳng đứng với hướng dòng chảy đi lên để tận dụng thêm trọng lực hỗ trợ lò xo đóng kín hơn. Một cái lò xo bị kẹt do lâu ngày không kiểm tra thì coi như mất trắng cái máy bơm đấy.Ông có đang phân vân về giá hay kích thước cụ thể nào cho hệ thống bên ông không? Nếu cần tôi sẽ kiểm tra báo giá kỹ thuật mới nhất để ông cân đối ngân sách.
