Giá van bi tay gạt mặt bích và các tiêu chuẩn kỹ thuật
Chào anh em kỹ sư và các nhà quản lý dự án công nghiệp! Đối với các trục đường ống xương sống có kích thước từ DN50 trở lên, vận hành trong điều kiện áp lực dòng chảy lớn và độ rung lắc cơ học cao, kết nối nối ren hoàn toàn không đủ khả năng đảm bảo an toàn kỹ thuật. Lúc này, biện pháp thi công bắt buộc phải chuyển sang sử dụng kết nối mặt bích (Flanged Connection). Dòng van bi tay gạt lắp bích sở hữu kết cấu vững chắc chịu tải nặng vượt trội, tuy nhiên thiết bị này đòi hỏi người kỹ sư phải kiểm soát cực kỳ nghiêm ngặt các tiêu chuẩn quốc tế và có sự tính toán kỹ lưỡng về mặt chi phí dự toán đầu tư.
Sức mạnh cơ học vượt trội của kết nối mặt bích chịu lực

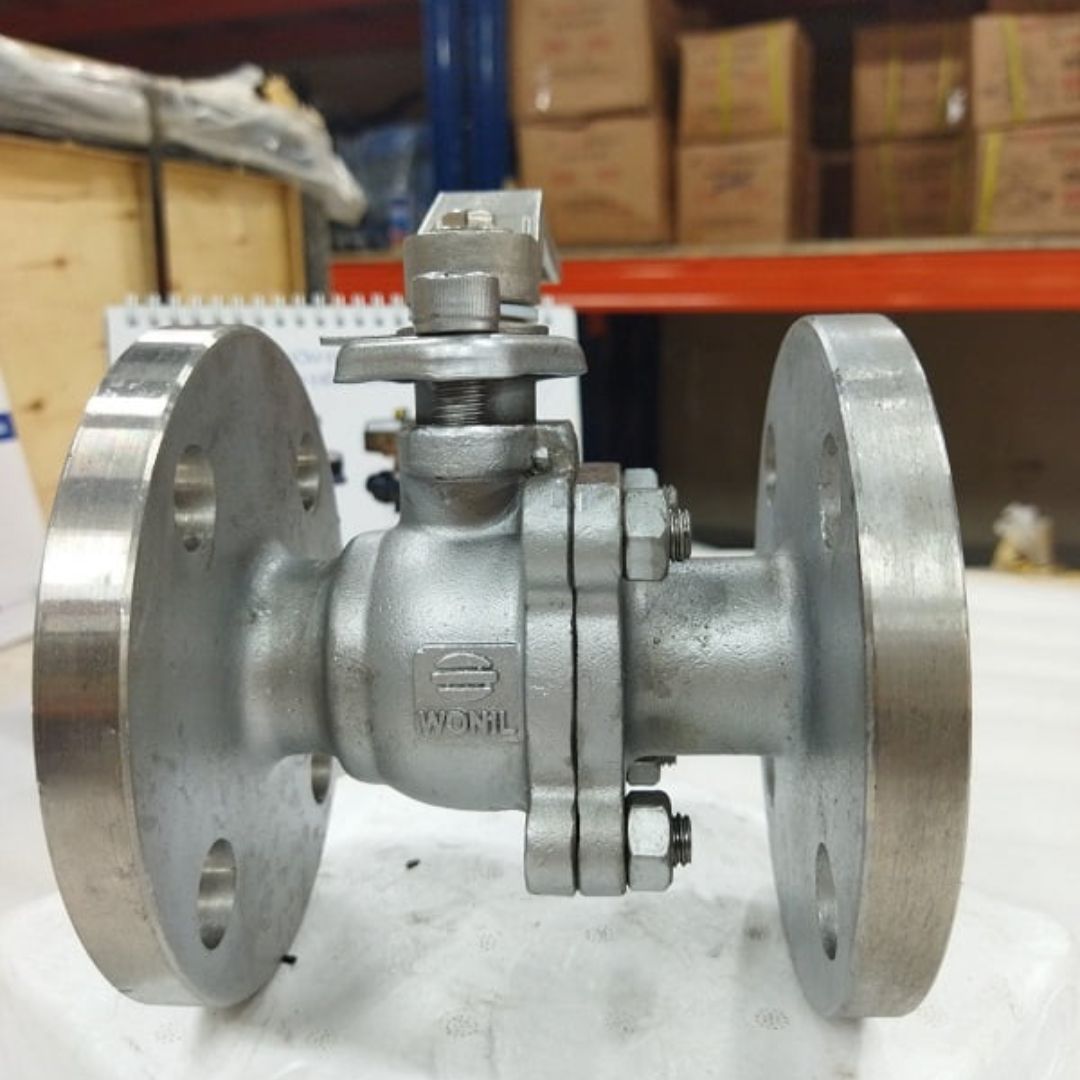

Van bi tay gạt mặt bích được thiết kế đúc liền hai vành bích kim loại bản to ở hai đầu thân van. Đây là giải pháp kết nối tối ưu cho các hệ thống công nghiệp hạng nặng.
Cơ chế truyền lực ép đồng đều qua hệ thống bu-lông
Khi tiến hành lắp ráp vào hệ thống, vành bích của van sẽ được áp chặt đối xứng vào vành bích đã được hàn sẵn trên đầu ống dẫn. Giữa hai mặt bích được chèn thêm một tấm gioăng đệm làm kín bằng cao su EPDM (cho nước) hoặc gioăng PTFE, gioăng chì (cho hóa chất, hơi nóng).
Hệ thống bu-lông chịu lực xung quanh vành bích sẽ được siết chặt theo hình sao, giúp lực ép phân bổ hoàn toàn đồng đều 360 độ xung quanh chu vi lòng van, mang lại độ kín khít cơ khí tuyệt đối và triệt tiêu hoàn toàn rủi ro rò rỉ lưu chất.
Khả năng chống chịu lực rung rung lắc tần suất cao
Nhờ liên kết bu-lông đa điểm, cụm van bi tay gạt mặt bích có khả năng chống chịu lực vặn xoắn và lực rung giật cơ học cường độ cao cực tốt.
Do đó, dòng van này luôn là sự lựa chọn duy nhất tại các vị trí đầu họng đẩy của máy bơm tăng áp công suất lớn, các trục đường ống dẫn dầu, dẫn khí gas hoặc hệ thống xử lý nước thải tổng của các khu công nghiệp, nơi dòng lưu chất dịch chuyển với vận tốc và áp suất rất lớn.
>>> Hướng dẫn lắp đặt van bi điện đúng kỹ thuật
Tiêu chuẩn mặt bích quốc tế quốc tế cần lưu ý
Một trong những lỗi sai xương máu nhất của kỹ sư hiện trường khi đi mua van mặt bích chính là việc nhầm lẫn giữa các tiêu chuẩn vành bích. Anh em bắt buộc phải nắm lòng các quy chuẩn sau:
Tiêu chuẩn JIS của Nhật Bản và DIN của Đức
Tiêu chuẩn JIS (JIS 10K, JIS 20K) là hệ tiêu chuẩn vô cùng phổ biến tại thị trường Việt Nam do làn sóng đầu tư từ Nhật Bản và Hàn Quốc. Trong khi đó, tiêu chuẩn DIN lại tuân theo quy cách khắt khe của châu Âu (như DIN PN16, PN25).
Mỗi tiêu chuẩn sẽ quy định đường kính vành bích, độ dày phôi bích và khoảng cách giữa các tâm lỗ xỏ bu-lông hoàn toàn khác nhau. Một con van bích chuẩn DIN sẽ không bao giờ đút vừa bu-lông vào vành bích chuẩn JIS có sẵn trên ống dẫn.
Tiêu chuẩn ANSI của Mỹ và tầm quan trọng của kiểm tra bản vẽ
Tương tự, hệ tiêu chuẩn ANSI (Class 150, Class 300) của Mỹ lại có một thông số kích thước lỗ hoàn toàn biệt lập, chuyên dụng cho ngành lọc hóa dầu và khí hóa lỏng.
Kỹ sư trưởng bắt buộc phải đối chiếu bản vẽ thiết kế công nghệ với thông số catalogue của nhà sản xuất trước khi duyệt mua vật tư, tránh tình trạng hàng về đến công trường phải cắt ống hàn lại vành bích, gây lãng phí nhân công và chậm tiến độ dự án.
>>> Van Bi Điện Kosaplus Lắp Bích: Tiêu Chuẩn Công Nghiệp Nặng
Phân tích ảnh hưởng của tiêu chuẩn bích
Sự vượt trội về mặt cơ tính và cấu tạo đúc dày dặn của dòng van bích kéo theo sự thay đổi rất lớn về mặt định giá tài chính trên bảng cân đối kế toán.
Tại sao bảng giá van mặt bích luôn ở phân khúc cao cấp?

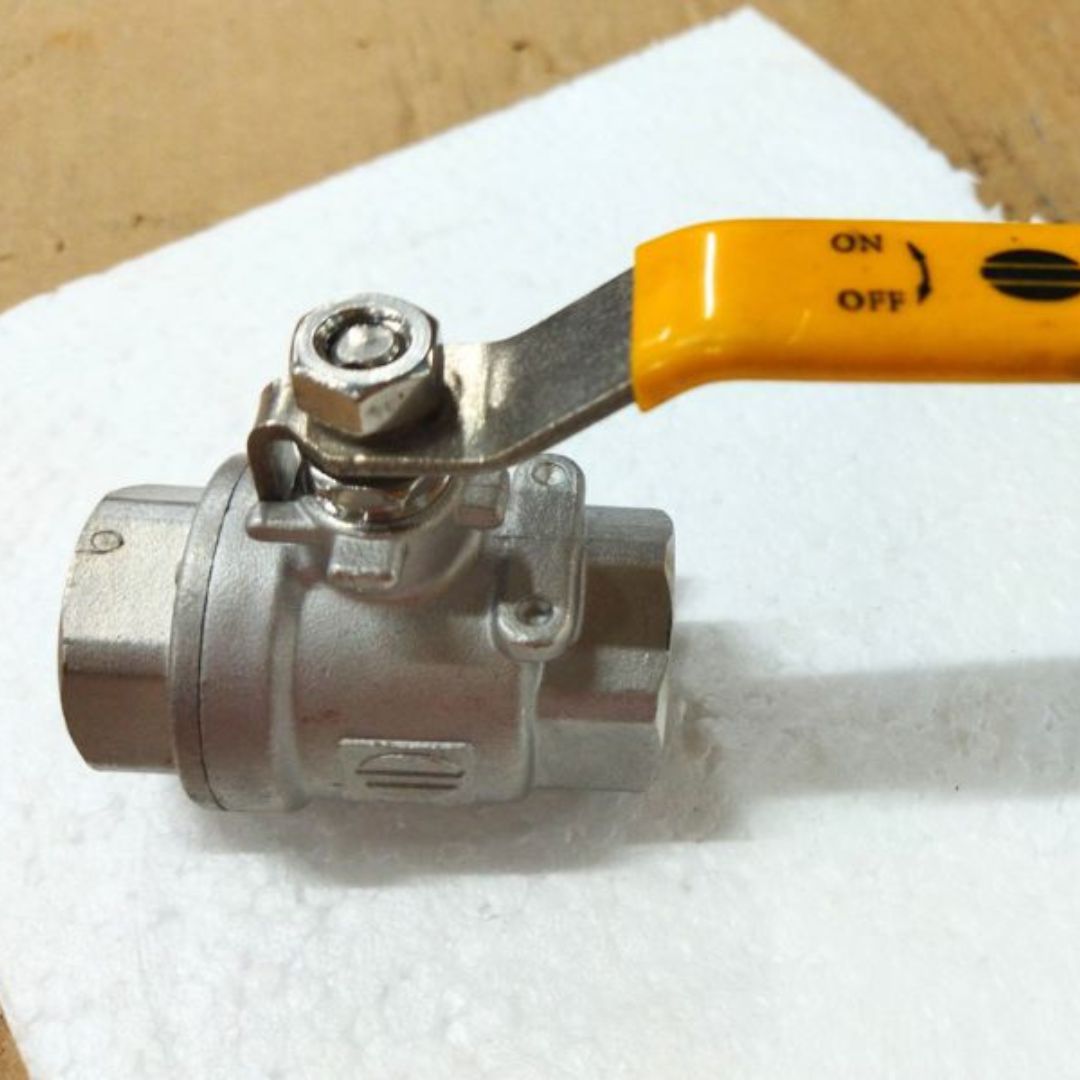

Nếu anh em thực hiện một phép so sánh trực quan trên tài liệu bảng giá van bi tay gạt, anh em sẽ thấy dòng van mặt bích luôn có giá thành cao hơn gấp từ 2 đến 4 lần so với dòng van nối ren ở cùng một kích cỡ danh định.
Sự chênh lệch lớn này xuất phát từ việc van mặt bích tiêu tốn một khối lượng phôi kim loại thô (inox hoặc thép) lớn hơn gấp nhiều lần để tạo hình hai vành bích chịu lực. Thêm vào đó, quy trình phay phẳng bề mặt bích và khoan tâm lỗ bu-lông bằng máy CNC độ chính xác cao tại nhà máy cũng làm đẩy giá thành xuất xưởng của thiết bị lên mức cao.
Giá trị khấu hao và tính năng tháo lắp bảo trì lâu dài
Mặc dù chi phí đầu tư ban đầu của van mặt bích rất cao, nhưng nó lại mang đến một lợi ích vĩ mô về mặt OpEx (chi phí vận hành) cho doanh nghiệp. Khi van gặp sự cố mòn gioăng đệm sau nhiều năm làm việc, anh em bảo trì chỉ cần nới lỏng hệ bu-lông là có thể dễ dàng nhấc toàn bộ cụm van ra ngoài để vệ sinh hoặc thay linh kiện mới, thời gian dừng máy chỉ mất khoảng 15 - 20 phút.
Ngược lại nếu dùng van ren cỡ lớn, việc tháo dỡ cực kỳ khó khăn và đôi khi phải cắt đôi trục ống, gây thiệt hại kinh tế rất lớn do dừng dây chuyền sản xuất lâu giờ. Vì vậy, việc nghiên cứu kỹ bảng giá van bi tay gạt dòng mặt bích để đưa vào dự toán ngay từ đầu chính là giải pháp an toàn và thông minh nhất của người làm quản lý công trình.
