Hướng dẫn lắp đặt van bi điện đúng kỹ thuật
Lắp đặt đúng kỹ thuật là yếu tố quyết định đến tuổi thọ và hiệu suất vận hành của van bi điện trong suốt quá trình sử dụng. Một van bi điện chất lượng tốt nhưng nếu lắp đặt sai cách vẫn có thể dẫn đến rò rỉ, kẹt van hoặc hỏng bộ truyền động điện chỉ sau thời gian ngắn. Vì vậy, trước khi đưa van bi điện vào vận hành, cần tuân thủ một quy trình lắp đặt chuẩn theo từng bước cụ thể.
Chuẩn bị trước khi lắp đặt
Trước tiên, cần kiểm tra kỹ thông tin trên thân van bi điện, bao gồm kích thước DN, chiều áp lực làm việc, vật liệu thân van và điện áp của bộ truyền động, đảm bảo các thông số này khớp với yêu cầu của hệ thống đường ống thực tế. Ngoài ra, cần kiểm tra van bi điện không bị nứt vỡ, trầy xước trong quá trình vận chuyển, đồng thời vệ sinh sạch đường ống và mặt bích kết nối để loại bỏ cặn bẩn, dị vật có thể gây kẹt bi van sau khi lắp.
Xác định hướng lắp và vị trí lắp đặt
Hầu hết van bi điện đều có mũi tên chỉ hướng dòng chảy in trên thân van, cần lắp đúng theo hướng này để đảm bảo van hoạt động đúng nguyên lý thiết kế, đặc biệt với các van bi điện 3 chiều có chiều dòng chảy phức tạp hơn van 2 chiều thông thường. Về vị trí lắp đặt, nên ưu tiên lắp van ở nơi có không gian thuận tiện cho việc bảo trì, tránh các vị trí dễ bị ngập nước, ẩm ướt trực tiếp lên bộ truyền động điện, đồng thời tránh lắp van ở những đoạn ống chịu lực uốn hoặc rung động mạnh.
Đấu nối cơ khí với đường ống

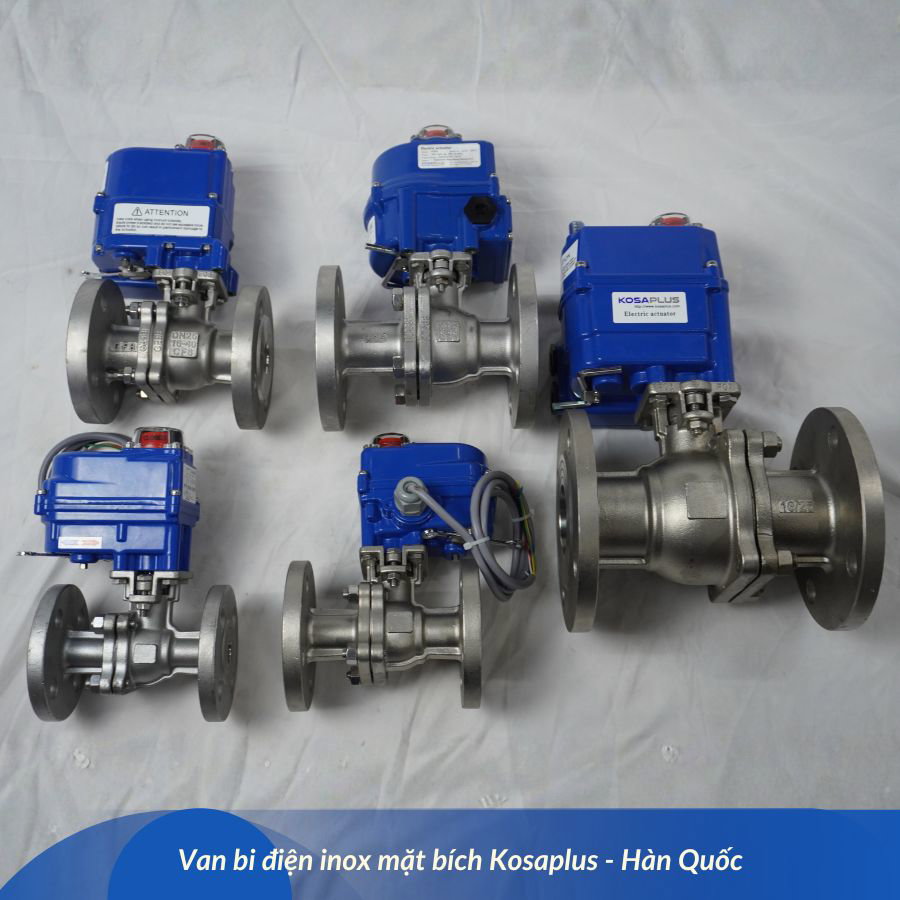

Tùy theo kiểu kết nối của van bi điện là ren, mặt bích hay hàn, quy trình đấu nối cơ khí sẽ khác nhau. Với van bi điện kết nối ren, cần sử dụng băng tan hoặc keo chuyên dụng để đảm bảo độ kín tại điểm ren, tránh siết quá lực gây nứt thân van. Với van bi điện kết nối mặt bích, cần siết bu lông theo thứ tự đối xứng (siết chéo) với lực đều nhau ở từng vị trí, tránh tình trạng mặt bích bị lệch gây rò rỉ. Với van bi điện kết nối hàn, cần tháo rời bộ truyền động điện trước khi hàn để tránh nhiệt độ cao làm hỏng linh kiện điện tử bên trong.
>>> Chọn Nguồn Điện Dải Nào Cho Van Bi Điện Kosaplus?
Đấu nối điện và tín hiệu điều khiển
Sau khi hoàn tất lắp đặt cơ khí, bước tiếp theo là đấu nối nguồn điện và tín hiệu điều khiển cho bộ truyền động. Cần kiểm tra kỹ điện áp cấp vào (220V AC, 24V DC hoặc các mức điện áp khác) khớp với thông số ghi trên nhãn van, tránh cấp sai điện áp gây cháy hỏng motor ngay từ lần vận hành đầu tiên. Đối với van bi điện sử dụng tín hiệu tuyến tính hoặc tín hiệu truyền thông, cần đấu nối đúng theo sơ đồ chân (terminal) được nhà sản xuất cung cấp, đồng thời nên đi dây tín hiệu riêng biệt với dây nguồn động lực để tránh nhiễu tín hiệu trong quá trình vận hành.
Kiểm tra và vận hành thử
Sau khi hoàn tất toàn bộ quá trình lắp đặt, cần thực hiện chạy thử van bi điện ở trạng thái không tải trước khi đưa vào vận hành chính thức. Quan sát quá trình đóng mở van để đảm bảo motor hoạt động êm, không có tiếng kêu lạ, công tắc hành trình ngắt đúng vị trí giới hạn, và tín hiệu phản hồi vị trí van được truyền chính xác về bộ điều khiển trung tâm. Nếu phát hiện bất thường trong giai đoạn chạy thử, cần dừng ngay và kiểm tra lại toàn bộ kết nối trước khi tiếp tục vận hành.
Một số lưu ý an toàn khi lắp đặt
Trong suốt quá trình lắp đặt van bi điện, cần đảm bảo nguồn điện đã được ngắt hoàn toàn trước khi đấu nối dây điện, sử dụng đúng dụng cụ chuyên dụng và trang bị bảo hộ cá nhân khi làm việc với đường ống áp lực cao hoặc hóa chất. Việc tuân thủ đúng quy trình lắp đặt không chỉ giúp van bi điện hoạt động ổn định lâu dài mà còn đảm bảo an toàn cho người thực hiện công tác lắp đặt
