Van bướm điện hai mặt bích và van bướm wafer
Van bướm điện hai mặt bích và van bướm wafer là hai kiểu kết nối phổ biến nhất của dòng van bướm điều khiển điện. Mặc dù cùng sử dụng nguyên lý cánh bướm xoay để đóng mở dòng chảy, hai kiểu kết nối này có sự khác biệt rõ rệt về cấu tạo, ưu nhược điểm và phạm vi ứng dụng.
Khác biệt về kiểu kết nối

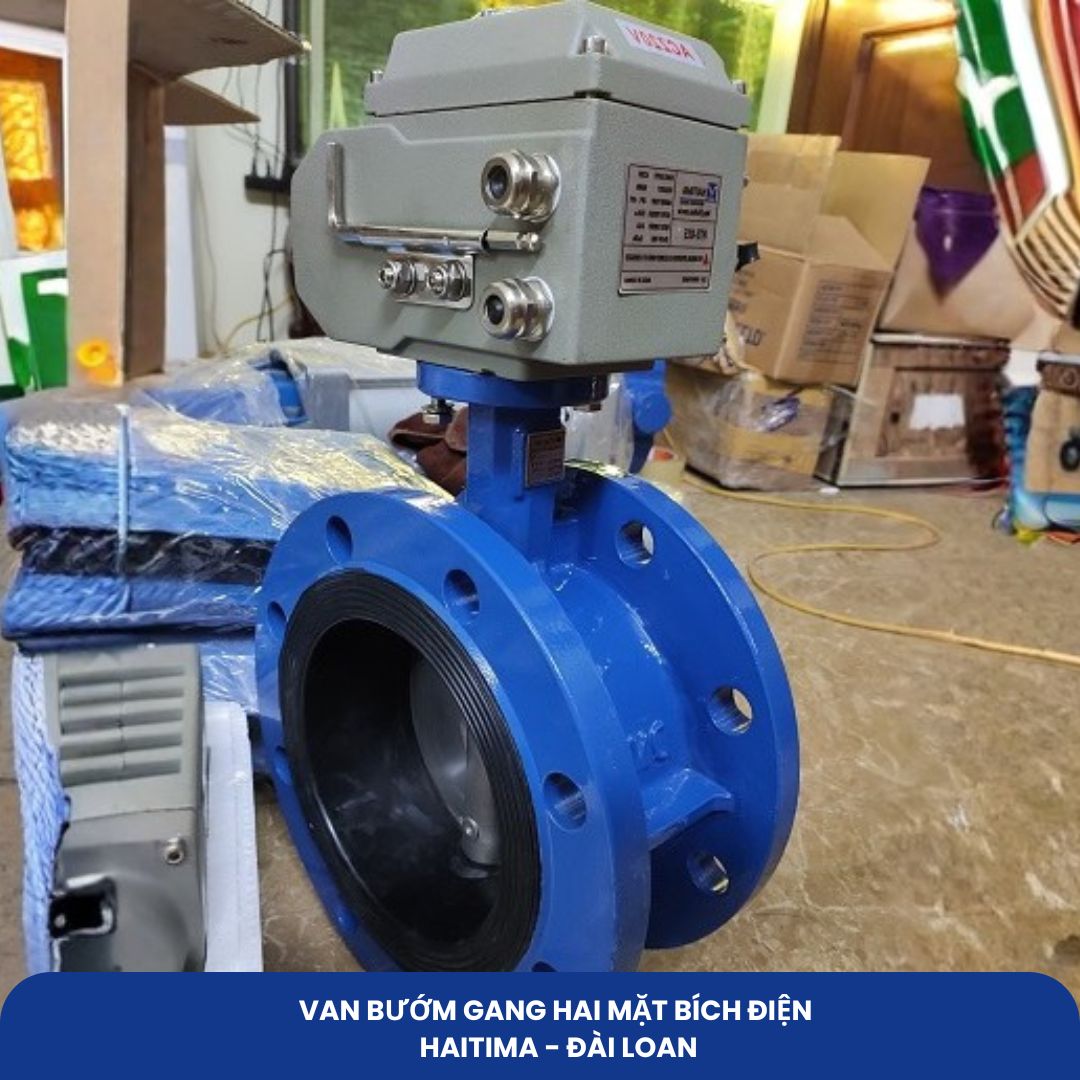

Van bướm mặt bích (Flanged): Thân van có mặt bích riêng ở hai đầu, được liên kết trực tiếp với mặt bích đường ống bằng bu lông xuyên qua cả hai mặt bích. Đây là kiểu kết nối độc lập, không phụ thuộc vào mặt bích đường ống hai bên.Van bướm wafer: Thân van dạng đĩa mỏng, được kẹp trực tiếp giữa hai mặt bích của đường ống bằng các bu lông xuyên suốt qua cả cụm mặt bích – van – mặt bích. Van wafer không có mặt bích riêng mà chỉ có các lỗ xuyên tâm để bu lông đi qua.
So sánh về độ kín khít và chịu áp lực
Van bướm mặt bích thường có khả năng chịu áp lực cao hơn nhờ thiết kế mặt bích riêng biệt, chắc chắn, phù hợp với hệ thống áp lực lớn hoặc đường ống cỡ lớn. Van bướm wafer có giới hạn áp lực thấp hơn do phụ thuộc vào lực siết bu lông của mặt bích đường ống hai bên, dễ xảy ra rò rỉ nếu lực siết không đều.
So sánh về khả năng tháo lắp bảo trì
Đây là điểm khác biệt quan trọng nhất. Van bướm mặt bích có thể tháo rời độc lập mà không ảnh hưởng đến đường ống hai bên, thuận tiện cho công tác bảo trì, thay thế. Van bướm wafer khi cần tháo ra để bảo trì, bắt buộc phải nới lỏng hoặc tháo rời mặt bích đường ống hai bên, gây phức tạp và mất thời gian hơn, đặc biệt với hệ thống đường ống lớn.
>>> Trải nghiệm lắp đặt van bướm khí nén tại hệ thống thực tế
So sánh về trọng lượng và chi phí
Van bướm wafer thường nhẹ hơn, giá thành thấp hơn so với van bướm mặt bích cùng kích thước do tiết kiệm được vật liệu chế tạo mặt bích riêng. Tuy nhiên, van bướm mặt bích lại có độ bền cơ học cao hơn, phù hợp với ứng dụng đòi hỏi độ tin cậy lâu dài.
So sánh về khả năng lắp đặt cuối đường ống (Dead-end Service)
Van bướm mặt bích có thể lắp đặt ở vị trí cuối đường ống (dead-end), nơi chỉ có một bên kết nối với đường ống còn bên kia để hở hoặc bịt kín, nhờ thiết kế mặt bích độc lập chịu lực tốt. Van bướm wafer không phù hợp với ứng dụng này do cần lực ép từ cả hai phía mặt bích để đảm bảo độ kín khít.
Nên chọn loại nào?
Với các hệ thống công nghiệp quy mô lớn, đường ống cỡ lớn, yêu cầu bảo trì thường xuyên và độ tin cậy cao, van bướm điện hai mặt bích là lựa chọn phù hợp hơn. Van bướm wafer thích hợp với các ứng dụng dân dụng, hệ thống nhỏ, ngân sách đầu tư hạn chế và không yêu cầu tháo lắp bảo trì thường xuyên.
