Hướng dẫn đấu nối mạch điện cho Van bướm điện Wonil

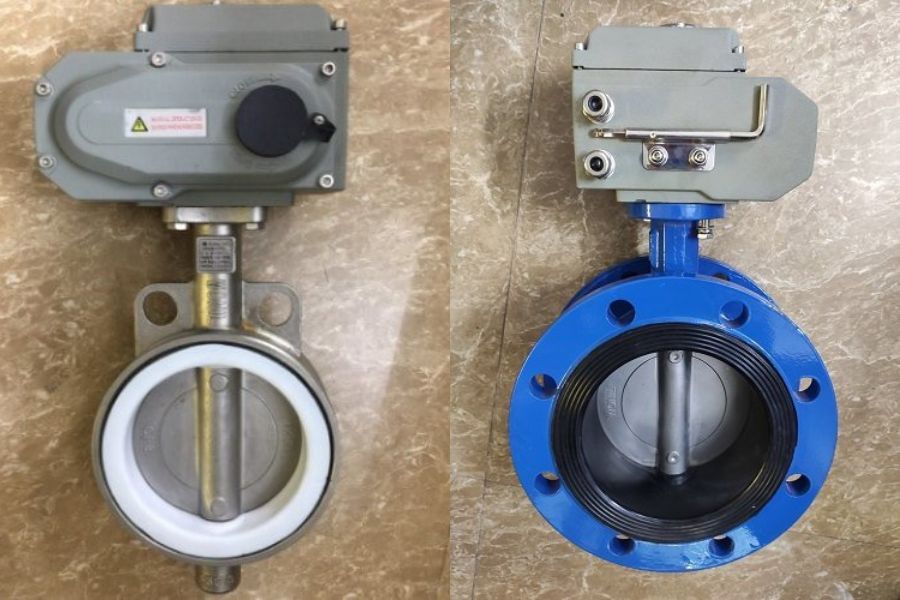

Trong hệ thống tự động hóa công nghiệp, việc lắp đặt thiết bị cơ khí mới chỉ là một nửa chặng đường. Để Van bướm điều khiển điện Wonil Hàn Quốc có thể vận hành trơn tru và phát huy tối đa hiệu suất, công đoạn đấu nối mạch điện đóng vai trò quyết định. Một sai sót nhỏ trong quá trình đi dây không chỉ gây hỏng hóc thiết bị mà còn tiềm ẩn nguy cơ chập cháy cho toàn bộ tủ điện điều khiển trung tâm. Bài viết này sẽ cung cấp hướng dẫn chi tiết về quy trình đấu nối mạch điện cho van bướm Wonil, giúp các kỹ thuật viên thực hiện đúng tiêu chuẩn kỹ thuật và đảm bảo an toàn tuyệt đối.

Công tác chuẩn bị trước khi tiến hành đấu nối điện

Trước khi bắt tay vào thao tác kỹ thuật, việc chuẩn bị kỹ lưỡng là yếu tố tiên quyết để tránh các sai sót không đáng có. Bước đầu tiên và quan trọng nhất là xác định chính xác nguồn điện cấp cho bộ điều khiển điện (Actuator). Thông thường, các model của Wonil sử dụng nguồn 220V AC phổ biến, nhưng cũng có những hệ thống yêu cầu 24V DC cho các khu vực thấp áp hoặc 380V cho các dòng van công suất lớn.

Việc đấu sai điện áp sẽ dẫn đến cháy motor ngay lập tức khi cấp nguồn.Bên cạnh đó, kỹ thuật viên cần chuẩn bị đầy đủ các dụng cụ chuyên dụng bao gồm bút thử điện, đồng hồ vạn năng để đo thông mạch, tua vít cách điện và kìm cắt dây. Dây dẫn điện được khuyến nghị nên có tiết diện từ 1.5mm² đến 2.5mm² để đảm bảo khả năng truyền tải và độ bền cơ học. Đặc biệt, hãy luôn kiểm tra sơ đồ mạch điện được dán sẵn bên dưới nắp bộ điều khiển hoặc trong catalog đi kèm để xác định chính xác Model đang sử dụng là dạng đóng mở hoàn toàn (ON/OFF) hay điều khiển theo tỷ lệ (Linear).

Hướng dẫn đọc sơ đồ đấu nối và giải thích các chân tín hiệu

Sơ đồ mạch điện của Wonil được thiết kế khá trực quan, tuy nhiên kỹ thuật viên cần nắm vững ý nghĩa của các chân đấu nối để tránh nhầm lẫn giữa dây nguồn và dây tín hiệu. Đối với dòng van bướm điện Wonil loại ON/OFF cơ bản, sơ đồ thường tập trung vào 5 đến 8 chân tín hiệu chính.

Chi tiết đấu nối cho dòng van Wonil ON/OFF

Trong sơ đồ tiêu chuẩn, chân số 2 và chân số 3 thường là các chân nguồn chung, trong đó dây trung tính (N) sẽ được nối cố định vào chân số 2. Để thực hiện lệnh mở van, chúng ta cấp dây pha (L) vào chân số 4; lúc này motor sẽ quay và đưa đĩa van về trạng thái mở 100%.

Ngược lại, để đóng van, dây pha (L) sẽ được chuyển sang kết nối với chân số 5. Ngoài các chân nguồn, bộ điều khiển còn cung cấp các chân số 6, 7 và 8 phục vụ cho việc xuất tín hiệu đèn báo trạng thái: màu xanh tương ứng với trạng thái mở, màu đỏ báo đóng và màu vàng cảnh báo khi có sự cố quá tải hoặc lỗi hành trình.

Cách đấu nối cho dòng van tuyến tính (Linear)

Đối với dòng van điều khiển theo góc mở, sơ đồ sẽ phức tạp hơn một chút do sự xuất hiện của các tín hiệu Analog. Ngoài các chân nguồn cơ bản như loại ON/OFF, bộ điều khiển tuyến tính sẽ có thêm chân số 9 và 10 để nhận tín hiệu điều khiển 4-20mA từ PLC hoặc bộ điều khiển trung tâm.

Chân số 11 và 12 thường được sử dụng để xuất tín hiệu phản hồi (Feedback) vị trí thực tế của van về tủ điện. Việc đấu nối dòng này đòi hỏi dây tín hiệu phải là loại dây chống nhiễu để đảm bảo van không bị dao động hoặc báo lỗi khi có từ trường từ các thiết bị xung quanh.

> Xem thêm: Van bướm khí nén là gì? Cấu tạo và nguyên lý hoạt động

Kỹ thuật cài đặt công tắc hành trình Limit Switch

Sau khi hoàn tất việc đấu nối dây điện, bước tiếp theo không kém phần quan trọng là căn chỉnh công tắc hành trình (Limit Switch). Đây là bộ phận giúp motor tự động ngắt nguồn khi van đạt đến vị trí đóng hoặc mở hoàn toàn, tránh việc motor tiếp tục quay gây mòn bánh răng hoặc cháy cuộn dây.Quy trình cài đặt bắt đầu bằng việc sử dụng tay quay cơ học (manual override) để đưa van về vị trí giới hạn mong muốn, ví dụ là mở hết 90 độ.

Lúc này, kỹ thuật viên sử dụng tua vít nhỏ để xoay các miếng cam nhựa trên trục actuator sao cho chúng tác động vừa đủ vào công tắc hành trình để ngắt điện. Sau khi chỉnh xong, cần thực hiện chạy thử bằng điện từ 3 đến 5 lần để kiểm tra độ chính xác. Thời gian đóng mở lý tưởng cho một chu kỳ van bướm Wonil thường dao động từ 10 đến 30 giây; nếu van dừng quá sớm hoặc quá muộn, cần phải điều chỉnh lại vị trí của cam ngay lập tức.

Cảnh báo an toàn kỹ thuật và kiểm tra vận hành cuối cùng

An toàn luôn là ưu tiên hàng đầu trong mọi quy trình kỹ thuật điện. Để chống chập cháy, hệ thống cấp nguồn cho van nên được bảo vệ bởi cầu chì hoặc MCB có dòng định mức từ 5A đến 10A. Một lưu ý cực kỳ quan trọng là luôn phải nối dây tiếp địa vào chân PE trên vỏ bộ điều khiển để triệt tiêu dòng rò, bảo vệ an toàn cho người vận hành khi chạm vào thân van.

Trước khi bàn giao hệ thống, kỹ thuật viên phải tiến hành kiểm tra cuối cùng bằng cách chạy thử không tải để quan sát chuyển động của đĩa van. Sử dụng đồng hồ vạn năng để đo điện trở cách điện, đảm bảo giá trị lớn hơn 10MΩ là đạt yêu cầu an toàn. Việc ghi chép nhật ký vận hành và các thông số cài đặt ban đầu sẽ giúp ích rất nhiều cho công tác bảo trì định kỳ sau này. Đấu nối đúng kỹ thuật không chỉ bảo vệ thiết bị mà còn khẳng định sự chuyên nghiệp của người thợ máy trong ngành van công nghiệp.

Quy trình đấu nối mạch điện cho van bướm điều khiển điện Wonil đòi hỏi sự tỉ mỉ, từ khâu chuẩn bị dụng cụ đến việc đọc hiểu sơ đồ và cài đặt hành trình. Việc thực hiện đúng các bước hướng dẫn nêu trên sẽ giúp thiết bị hoạt động bền bỉ, giảm thiểu tối đa rủi ro hư hỏng do lỗi chủ quan. Nếu bạn chưa thực sự tự tin với hệ thống điện phức tạp, lời khuyên tốt nhất là nên tham khảo ý kiến từ các chuyên gia kỹ thuật hoặc tải catalog chính hãng của Wonil để đảm bảo mọi thao tác đều chuẩn xác.
