Cấu tạo và nguyên lý vận hành của van chống nước va

Làm trong ngành van công nghiệp bao năm, tôi biết cái cảnh anh em mình đi hiện trường sợ nhất là gì rồi. Không phải thiếu đồ nghề, mà là nghe tiếng "bang bang" phát ra từ hệ thống trục đứng.Thú thật, mấy tuần vừa rồi tôi cũng suýt mất ngủ vì chính cái đường ống trong nhà mình. Cứ mỗi lần máy giặt ngắt nước hay thằng con xả bồn cầu là y như rằng hộp kỹ thuật lại rung bần bật. Tiếng đập rất đanh, như có vật cứng nện thẳng vào sàn. Khi đoạn ống chỗ bồn rửa bát bắt đầu nhảy chồm chồm lên, tôi biết chắc chắn hệ thống đang dính hiện tượng búa nước (Water Hammer).

Búa nước: Một cú sốc cơ khí nguy hiểm

Anh em làm kỹ thuật đều hiểu búa nước là tác nhân phá hoại hệ thống kinh khủng nhất. Bản chất của nó là xung lực áp suất đột ngột khi dòng chảy bị chặn đứng. Để xử lý triệt để, anh em phải nắm rõ cấu tạo bên trong của thiết bị bảo vệ.

Cấu tạo van búa nước: Màng và lò xo là bộ phận cốt lõi

Về cơ bản, một con van chống nước va (hay còn gọi là Van búa nước) có kết cấu cơ khí chính xác để phản ứng với sự thay đổi áp suất:

• Màng đàn hồi (Diaphragm): Thường làm bằng cao su EPDM hoặc PU. Đây là bộ phận tiếp nhận xung lực đầu tiên khi sóng áp suất dội về. Nó phải đảm bảo độ dẻo để biến dạng và độ bền để chịu được hàng vạn lần co bóp.
• Lò xo phản hồi: Bộ phận tạo lực đối kháng. Độ cứng của lò xo quyết định áp suất kích hoạt của van.
• Buồng giảm áp: Không gian trống cho phép màng biến dạng khi sóng áp suất tác động, giúp phân tán năng lượng.

Nguyên lý hoạt động: Cơ chế triệt tiêu xung lực áp suất

Nguyên lý vận hành của màng và lò xo diễn ra theo chu trình sau:

1. Trạng thái tĩnh: Khi nước chảy ổn định, lực lò xo giữ màng ở vị trí cân bằng. Nước lưu thông bình thường, van không tham gia vào dòng chảy.
2. Khi xung lực xuất hiện: Ngay lúc vòi tắt đột ngột, sóng áp suất dội ngược lại với vận tốc âm thanh. Thay vì tác động vào thành ống, sóng này đi vào buồng van và ép lên mặt màng cao su.
3. Hấp thụ năng lượng: Màng bị đẩy lùi và nén lò xo lại. Hành trình dịch chuyển của màng tạo ra khoảng không tích năng lượng, giúp triệt tiêu đỉnh nhọn của cột áp (Pressure Peak).
4. Hồi vị: Khi sóng áp suất đi qua, lò xo giãn ra đẩy màng về vị trí cũ, sẵn sàng cho chu kỳ tiếp theo.

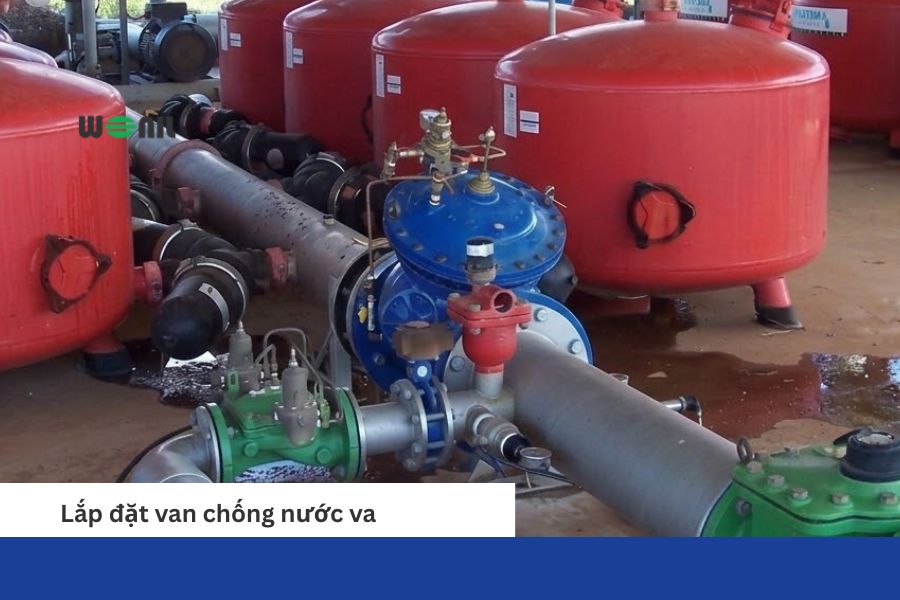

Kinh nghiệm thực tế khi lắp đặt và vận hành

Làm kỹ thuật phải thực tế, tôi rút ra mấy điểm sau để anh em lưu ý khi triển khai hệ thống:

• Vị trí lắp đặt: Phải lắp càng gần nguồn phát xung lực (máy bơm, van điện từ) càng tốt. Nếu lắp quá xa, sóng áp suất sẽ phá hỏng các phụ kiện nối trước khi chạm tới van.
• Quy trình căn chỉnh: Tùy vào áp suất vận hành thực tế của đường ống, anh em cần biết Cách điều chỉnh van búa nước thông qua vít định vị trên nắp van. Việc tăng hoặc giảm lực nén lò xo sẽ giúp van phản ứng chính xác với cường độ búa nước của hệ thống, tránh tình trạng van quá cứng không nhạy hoặc quá mềm gây rò rỉ.
• Bảo trì định kỳ: Màng cao su sau 2-3 năm thường bị lão hóa, lò xo có thể bị mỏi vật liệu. Khi thấy hệ thống bắt đầu có tiếng kêu trở lại, cần tháo van để kiểm tra độ đàn hồi của các chi tiết bên trong ngay lập tức.

Thiết bị này đóng vai trò như bộ giảm xóc cho đường ống. Đầu tư vào một con van chuẩn kỹ thuật sẽ giúp anh em bảo vệ được cả gia tài thiết bị phía sau, từ máy bơm cho đến hệ thống trục đứng âm tường.
